مقدمه

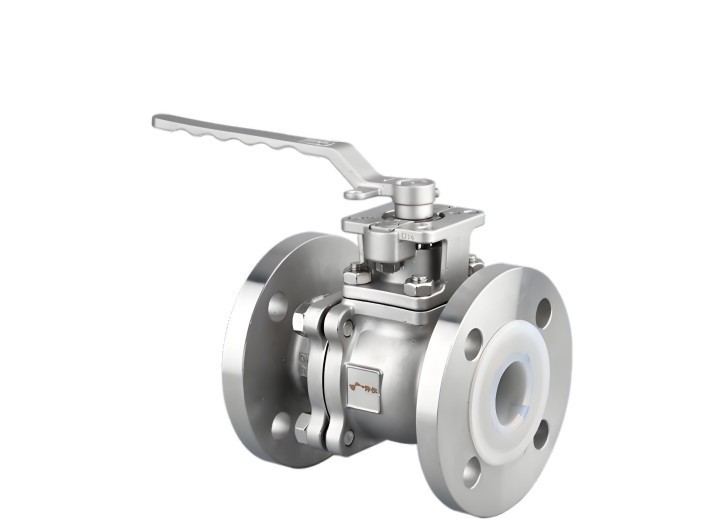

شیر توپی فلنجی یک شیر توپی فلنجدار است که برای کنترل باز و بسته شدن رسانه خط لوله استفاده می شود. می توان آن را به صورت عمده یا سفارشی سفارش داد.
پارامتر
|
مورد |
مشخصات |
|
مدل |
P60FB یا OEM |
|
دمای کاری |
-196 درجه تا +400 درجه |
|
استاندارد طراحی |
ANSI B16.34 / ASME Section VIII Div. 1 / EN 12516-1 |
|
ابعاد چهره-به- |
ASME B16.1 / EN 558-1 F4 (PN) / EN 558-1 F5 (PN) |
|
طراحی ساقه |
ضد ضربه-ساقه |
|
کلاس تنگی |
API 598 Class A / ASME B16.104 / FCI 70-2 Class VI / GOST 54808 Class A / EN 12266-1 / ISO 5208 |
ویژگی های شیر توپی فلنج دار
ساختار دریچه بدنه شکافته
شیر توپی فلنج دار دارای ساختار بدنه دو- یا سه{1}}بخشی- است که جداسازی آنلاین و بازرسی اجزای داخلی را بدون جداسازی کل خط لوله تسهیل میکند.
طرح مهر و موم توپ شناور
این شیر از یک ساختار توپی شناور استفاده می کند که به طور خودکار عملکرد آب بندی خود را تحت فشار رسانه افزایش می دهد تا به بسته شدن محکم کلاس VI برسد.
پیکربندی خودکار آسان
بدنه شیر با پلت فرم نصب ISO 5211 برای نصب مستقیم محرک های الکتریکی یا پنوماتیکی طراحی شده است.
سیستم های کاربردی
مناسب برای سیستم های لوله کشی نفت و گاز، شیمیایی، تصفیه آب و سیالات صنعتی.
سفارشی سازی
|
مورد سفارشی سازی |
توضیحات |
|
جنس بدنه و توپ سوپاپ |
فولاد کربنی، فولاد ضد زنگ، یا مواد آلیاژی خاص در دسترس هستند تا با شرایط کاری و محیط های مختلف سازگار باشند |
|
رتبه بندی فشار و قطر |
درجه بندی فشار ANSI و PN قابل تنظیم با محدوده اندازه از DN15 تا DN250 |
|
نوع صندلی و مهر و موم |
با سازههای آببندی نرم-نصبشده یا فلزی- موجود است |
|
نوع ساخت و ساز |
گزینه های طراحی بدنه با سوراخ کامل یا با حفره کاهش یافته |
|
نوع فعال سازی |
قابل تنظیم برای فعال سازی دستی، الکتریکی یا پنوماتیکی |
